濾袋的結構設計形式主義是什么？

現代工業和環保的發展越來越嚴格，對濾袋的要求也越來越高，因此濾袋的材料、濾袋的形狀、除塵方法和箱體的結構都在不斷更新和發展。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器地，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。袋濾機一般新濾料的除塵效率是不夠高的。濾料使用一段時間后，由于篩濾、碰撞、滯留、擴散、靜電等效應，濾袋表面積聚了一層粉塵，這層粉塵稱為初層，在此以后的運動過程中，初層成了濾料的主要過濾層，依靠初層的作用，網孔較大的濾料也能獲得較高的過濾效率。芯濾機隨著粉塵在濾料表面的積聚，除塵器的效率和阻力都相應的增加，當濾料兩側的壓力差很大時，會把有些已附著在濾料上的細小塵粒擠壓過去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。 在各種除塵器中，濾袋的種類最多，可根據其特點分類。 濾袋的性能也不同于其他集塵器。 濾袋的分類主要依據濾袋的結構特點，如濾袋的形狀、過濾方向、進風位置、除塵方法等。 濾袋

　　1，

　　1，

　　1，

　　1，

　　1，

　　1，

　　1，

　　1，

根據塵袋的形狀分類

　　按濾袋的形狀可分為兩類：圓形濾袋和扁平濾袋。

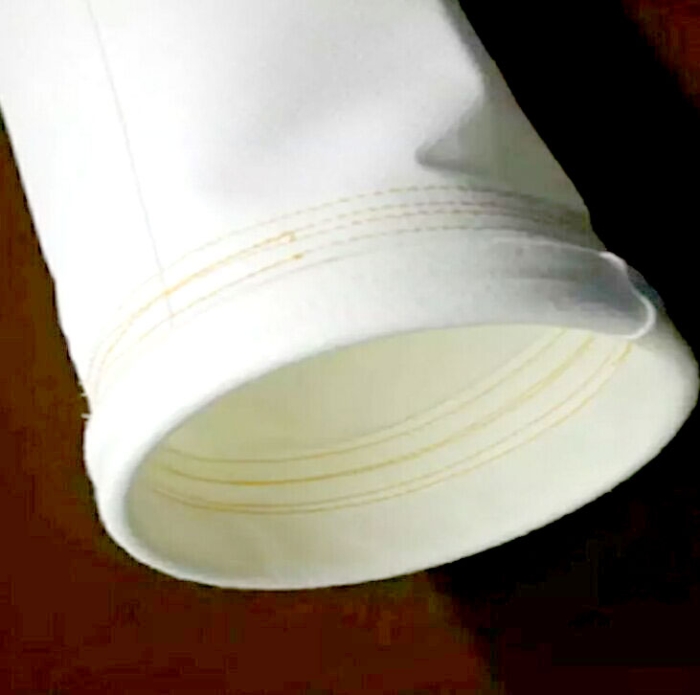

　　(1)圓形除塵采用布袋，(B)、(C)、(D)、(E)是圓形設計除塵環保布袋。濾袋形狀為圓柱形，直徑以及一般為12 0≤30 0 mm，最大不可能超過6 0 0 mm，高度為2≤3m，也有10 m以上。由于一個圓形大小布袋的支撐結構骨架和連接方式簡單，清灰過程中容易，維護企業管理也相對比較方便，因此得到了社會廣泛的應用。

（2）扁平濾袋，（A）扁平濾袋。 濾袋為扁平袋，厚度25 ≤ 50，高度0.6 ≤ 1.2m，深度300～500mm。 它最大的優點是單位體積過濾面積大，但由于灰清洗、維護和換袋的復雜性，其廣泛應用受到限制。

　　2.按過濾方式

分類，可分為內濾式除塵器和外濾式除塵器。

(1)內部過濾器，(c)和是內部過濾布袋。含塵氣流從袋內流向袋外，灰塵沉積在濾袋的內表面。優點是塵袋外部是潔凈氣體，便于維護和更換袋體，甚至可以不停機檢修。一般來說，機械振動、反吹等清灰方式多為內過濾。

　　(2)外部信息過濾器，(B)、(D)外部通過過濾器使用布袋。含塵氣流從濾袋的外向內流動，粉塵沉積在增加濾袋的外表面上。濾袋應設置理論支撐結構骨架，過濾設備磨損大。脈沖噴射法、旋轉反吹法等除灰方法研究大多可以采用外過濾的形式。大部分的平板電腦濾袋或者都是我們采用外過濾的形式。

　　塵袋

　　3，根據入口

其位置分類，可分為下進塵袋和上進塵袋兩類。

(1)下入口空氣粉塵袋，(b)及下入口空氣粉塵袋。含塵氣體從除塵器下部進入，氣流向下流動，大顆粒直接落入灰斗，減少了布袋的磨損，延長了除塵間隔時間，但由于氣流方向與落塵方向相反，容易排出一些細粉塵，降低了除塵效果，提高了阻力。本發明具有結構簡單、成本低、適用范圍廣的優點。

　　(2)上部入口空氣系統濾袋，(D)和(E)為上部通過空氣質量入口濾袋。
